供应许继DP-10/20/30智能变配电监控系统 轨道交通参考选 许继报价
许继DP-10/20/30智能变配电监控系统15290905815
城市轨道交通有地铁、轻轨、铁路以及悬浮列车等多种类型，该行业供配电系统一般有电站数量多、负荷重要等行业特点，根据应用场合不同，主要有以下几种配置方案。

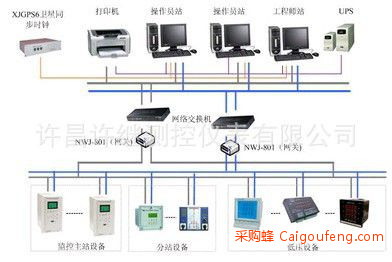

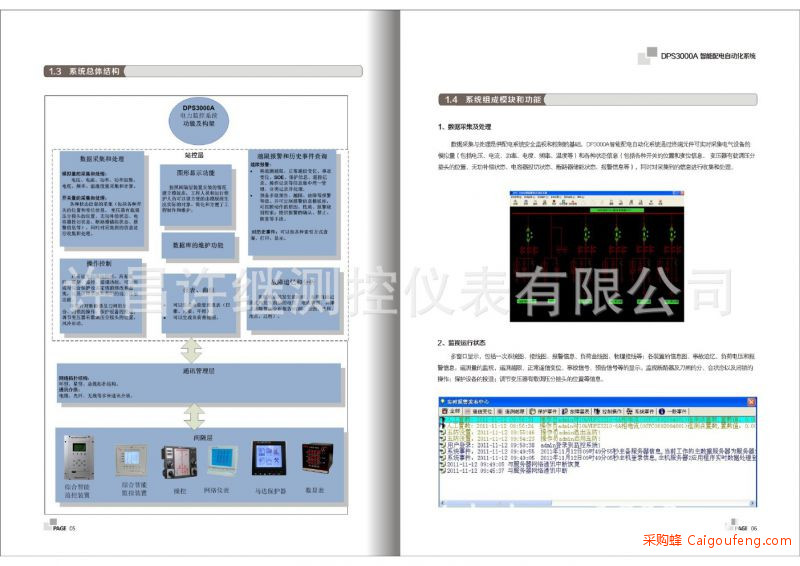

配置方案1：环网配置
每个电站设独立的监控系统，在监控主站设主监控室，集中监控所有子站，监控主站及各个通讯子站通过光纤组成光纤环网。
站控层：两台互为备用的后台监控工作站、打印机、UPS、卫星同步时钟等辅助设备组成监控室，两台工作站互为备用，当主机故障时，从机实现系统无缝切换。各子站配置一台后台监控工作站、打印机、UPS等。15290905815
通讯管理层：通讯管理层有网关通讯管理机或通讯服务器、网络交换机等，通过以太网、双绞线及光纤等介质采集间隔层数据信息。主站前置通讯管理机及相关通讯设备单独组屏安装，各子站后台监控机及通讯管理机集中布置，子站的通讯系统接入主站的通讯管理系统中。
间隔层：微机综合保护测控装置、XJ-CK9000开关柜智能操控装置、多功能网络仪表、数显表等设备。
配置特点：系统容量大，可靠性高，负载分布合理，适用于一般的铁路、地铁、轻轨等配电自动化系统。
配置方案2：双网配置15290905815
双网配置要求所有设备都具有两套独立的通讯接口，以此为基础，组成两个独立的现场总线网络，并结合两套独立的计算机设备，组成两套独立的系统，即使其中一套系统有故障，另外一套系统也能实现厂站内的***监控。对于不具备双通讯接口的智能设备，可以通过通讯管理机扩展接入。
站控层：由两套扩展型单网系统组成双机双网冗余系统。每套扩展型单网系统由一台前置通讯管理机、一台工程师工作站、一台或多台操作员工作站、相应通讯设备、打印机、UPS等辅助设备组成。
通讯管理层：前置通讯管理机、工程师站及操作员站可集中在同一控制室，也可分别安装在不同的场地，通讯方式可采用以太网、双绞线及光纤等介质。
间隔层：微机综合保护测控装置、数显仪表、XJ-CK9000开关柜智能操控装置、XJ9200系列网络电力仪表等设备。
配置特点：系统容量大，可靠性高，适用于地铁、铁路、轻轨等重要性高的配电自动化系统。
成功案例介绍、CS南北站迁建项目
所属行业:轨道交通项目
销售经理：工控
操作时间：2010年7月
本工程是CS南北站迁建项目**站新建货场工程和**站改建工程。
1、使用环境
(1) 海拔： 2000m以下
(2) 工作环境温度： -20℃~+40℃
(3) 日温差： 35℃
(4) 平均相对湿度： 90%
(5) 抗震能力：水平加速度0.2g
垂直加速度0.1g
考虑水平与垂直同时作用安全系数取不小于1.67。
2、工程概况
**新建货场工程，设到发线2条，调车线4条，车站两端各设牵出线1条，货场设一束二线贯通式集装箱货物线和一束二线贯通式整车货物线，有效长均为780m，另设贯通式笨重货物线，用地共902亩，铺轨16.55km，联锁道岔74组。
**10KV配电所主接线：
10KV两回进线，2进线柜；
10KV两计量柜；
10KV两PT柜；
10KV一隔离柜，一联络柜；
10KV馈出柜6回，6面出线柜；
10KV电容器柜2面。

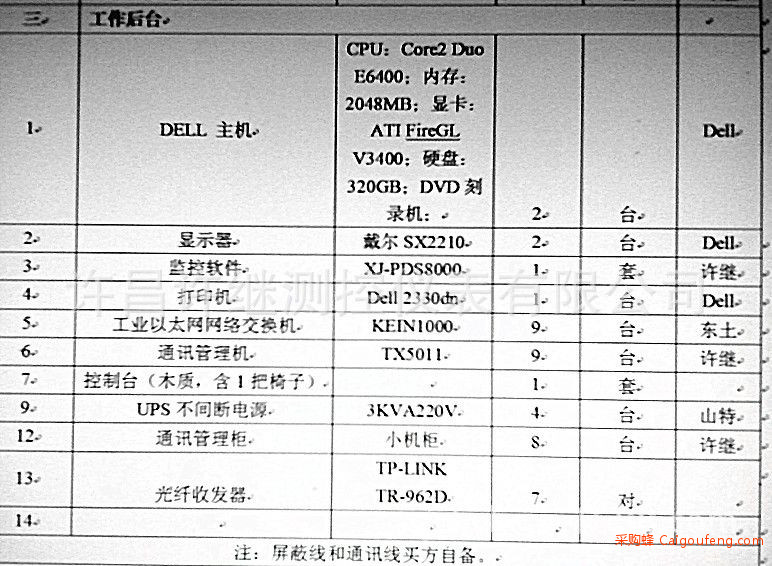

设备详细配置：
我们的产品主要应用 xjckyb@126.com、15238326119、0371-56655026、QQ476348510、
1、XJ9100、XJ9200 电力网络仪表：主要用于低压400V进行柜，需要测量电压、电流、频率、功率因数、有功功率、无功功率、电能等电参量。大屏幕液晶显示，Modbus通讯等功能。变电站各部分配电室的高低压开关柜上，显示各进线和出线的各种电量参数，还能够运用远程通讯功能进行远程检测；
2、许继PM600系列电参量测控仪表：是针对SCADA 系统和能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中等电力监控需求而设计，采用现代微处理器技术和交流采样技术设计而成PM600系列测控仪表。基本测量：三相电压、电流，有功、无功功率，频率，功率因数，四相限电度；特殊测量：基波全电量测量，基波电能累计，相角测量，***正负序电压电流，复费率分时计量，***值统计，需量统计，故障录波，1000组SOE事件记录，电压合格率，电力品质分析；扩展功能;1路模拟量输出，1路GPS对时，4DI，2DO报警功能;8组报警（88个参数可选）通讯功能：RS485和CAN，支持双网通讯；辅助电源：AD/DC220V
3、XJ-CK9000开关柜智能操控装置：主要应用在6-35kV高压开关柜上（如厂用变10kV侧，升压站的10kV、35kV侧），取代现有的一次回路模拟图、温湿度控制器、高压带电显示及闭锁装置、分合闸及储能按钮、远方/就地转换开关等，并配备全功能语音防误提示和告警，柜内照明开关、RS485通信接口、高压母线测温系统、温湿度数字实时显示及自动加热除湿控制等功能，以一体化布局配套装备于开关柜，简化了开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。

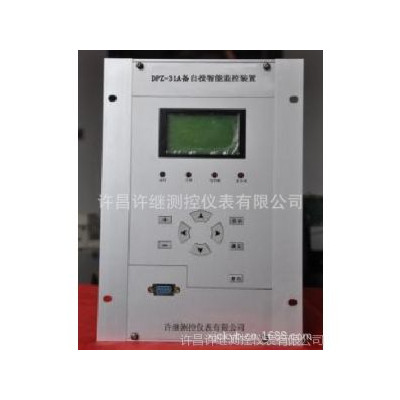

4、DP系列微机综合保护测控装置：适用于3kV～10kV电压等级的中高压异步电动机的保护及测控，既可以直接安装在开关柜上，也可组屏安装。
5、数显表XJ92型：用于支路馈线柜，主要是测量三相电流和单相电流，0.5级精度，如K系列表。
6、计量仪表：主要用于计量电能，0.2级精度。
7、XP/JP系列电量变送器：JP电量变送器。三相电流变送器（JPAS）、电流变送器（JPA）、电压变送器（JPV）、有功功率变送器（JPWX）、无功功率变送器（JPKX）、频率变送器（JPFX）、功率因数变送器（JPPFX）、负序电流变送器等（XPAN）等。对发电机、主变压器、厂用变、励磁变、起备变等各个回路的电参量进行测量、采集、显示、并以线性比转化成4~20mA模拟量信号送往DCS集散控制系统，供整个系统的数据采集、统计、分析和处理使用。
8、XJ-MC101、201系列电动机智能保护器：集保护、控制、测量、计量、电能质量分析、通讯于一体***保护器。电动机智能保护器以32位***的嵌入CPU位核心，采用隔离的、高速安全的现场总线技术和大屏幕点阵液晶屏显示，可以就地安装。额定电压：AC380V。额定电流：1~500A。额定频率：50Hz。工作电源：AC/DC220V，AC/DC110V。主要技术指示：误差： 保护电流： < ±1%；保护电压： < ±1%>。测量电流： < 0.5%； 测量电压： < 0.5%>。测量功率和电能：< 1%。过载倍数：交流电压： 1.5倍。交流电流： 5~8倍之间，测量范围根据不同互感器而定。出口继电器容量：AC250V/5A。DI无源节点：内部24VDC供电。功耗：工作电源功耗≤5W。
